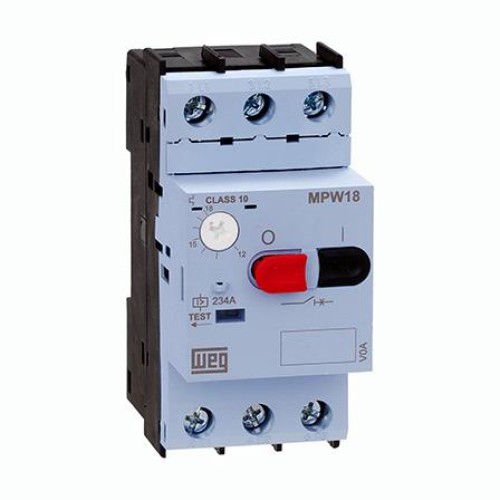

Disjuntor motor 06-10A 3HP MPWD18-3U010 12429374

O disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos até 100 A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico (ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos)

Características do Produto

Possuem versões com acionamento através de botões (MPW12S/16/18) ou por acionamento rotativo (MPW25/40/65/80//100) e indicação de disparo (Trip) (somente para manopla rotativa), permitindo ao operador a visualização do estado do disjuntor. Os disjuntores podem ser bloqueados com cadeado na posição "desligado", garantindo assim a segurança em manutenções

Dados Técnicos

Corrente Nominal Máxima Inmax (Ie): 18 A

Faixa de ajuste da corrente: 12-18 A

Número de polos: 3

Curto-Circuito Instantâneo: 13 x Iemax

Tensão de trabalho Eu: 690 V

Frequência de trabalho: 50/60 Hz

Tensão de isolação Ui: 690 V

Tensão de impulso nominal suportável Uimp: 6 kV

Categoria de utilização - IEC 60 947-2 (Disjuntor-motor): A

Categoria de utilização - IEC 60 947-4-1 (Partida de Motores): AC-3

Teste de Trip: Sim

Proteção de sobrecarga: Sim

Sensibilidade à falta de fase: Sim

Indicação de Trip: Não

Classe de disparo: 10

Máxima frequência de manobra (man./h): 15

Grau de proteção: IP20

Altura: 90 mm

Largura: 45 mm

Profundidade: 77 mm

Peso bruto: 0,28 kg
