Acoplamento elástico para motor GR 148

Acoplamento elástico para motor GR 148

Características do Produto

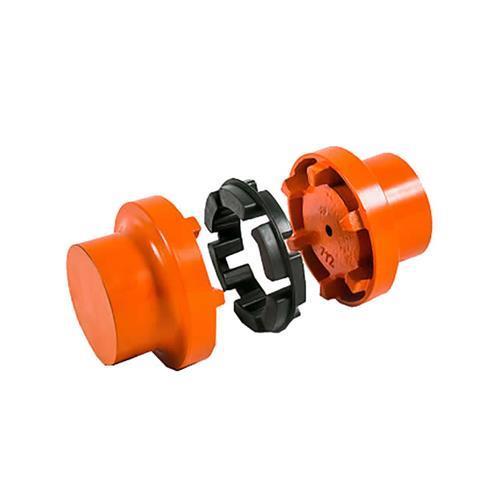

Os acoplamentos GR são compostos por dois cubos simétricos de ferro fundido cinzento, e um elemento elástico alojado entre eles, de borracha sintética de elevada resistência a abrasão

Esta configuração torna apto ao acoplamento GR ser torcionalmente elástico e flexível em todas as direções, absorvendo vibrações, choques, desalinhamentos radiais, axiais e angulares; protegendo desta forma os equipamentos acoplados

Permitem trabalho em posição horizontal e vertical, desde que corretamente fixados, e aceitam reversões de movimentos
Podem ser usados em temperaturas de -20 a 80°

Em função de sua forma construtiva simples, dispensam cuidados e ferramentas especiais para sua montagem, tornando este trabalho rápido e fácil

Não necessitam manutenção e nem lubrificação

Os acoplamentos são fornecidos na cor Laranja Segurança (Tinta Laca Nitrocelulose Munsell 2,5 YR 6/14).

São compactos, possuem baixo peso, e consequentemente um baixo momento de inércia J

Os acoplamentos são fornecidos com o cubo sem furo

Para altas rotações recomendamos balanceamento dinâmico segundo ISO 21940-11, G 6,3 no mínimo

Dados Técnicos

Código: GR148
Dimensão: 148
Diâmetro 1: 107

Ø Máx.: 70

L: 165,5
L1: 81
L2: 3,5 +- 1,0
Torque nominal Kgf: 75,0
RPM Máx.: 4500
J Kg - m²: 0,0190
Peso total: 12,56 Kg
Desalinhamento

Axial +- X: 1,0

Radial Y: 0,6

Angular C°: 1,2

A imagem do produto é meramente ilustrativa e pode ou não sofrer pequenas alterações

A Parafutrecos reserva o direito de alterar as especificações da ferramenta, peças e acessórios sem aviso prévio
